Описание
Технические характеристики | Автоматический выключатель ВА 5139 |
||||
|---|---|---|---|---|
| Номинальный ток выключателя, А | 630, 8003) | |||
| Номинальное напряжение главной цепи | до 660 В переменного тока частоты 50 и 60 Гц; до 440 В постоянного тока | |||
| Число полюсов | 2 и 3 | |||
| Номинальные токи тепловых максимальных расцепителей тока, А | 160, 200, 250, 320 | 400, 500, 630 | ||
| Уставки по току срабатывания электромагнитного максимального расцепителя тока в зоне токов короткого замыкания, кратные Iнр1) | при переменном токе | 12 | 10 | |
| при постоянном токе | 6 | |||
| Калибруемые значения уставок по току срабатывания электромагнитных максимальных расцепителей тока, А2) | при переменном токе | 1600, 2500, 3200, 4000, 5000, 6300, 80003) | ||
| при постоянном токе | 2500, 3200, 4000, 48004) | |||
| Номинальная предельная наибольшая отключающая способность Icu, кА, при напряжении | ~380 В | 35 | ||
| ~660 В | 20 | |||
| -220 В (τ не более 10 мс) | 50 | |||
| -440 В (τ не более 10 мс) | 85 | |||
| Общее количество циклов ВО | с ручным приводом | 16000 | ||
| с электромагнитным приводом | 10000 | |||
| Количество циклов ВО под нагрузкой | 2000 | |||
| Исполнение выключателя по способу установки | Стационарное и выдвижное | |||
|
1) Iнр — номинальный тока теплового максимального расцепителя тока 2) для исполнений выключателей без тепловых максимальных расцепителей тока 3) для выключателей только с электромагнитными расцепителями |
||||

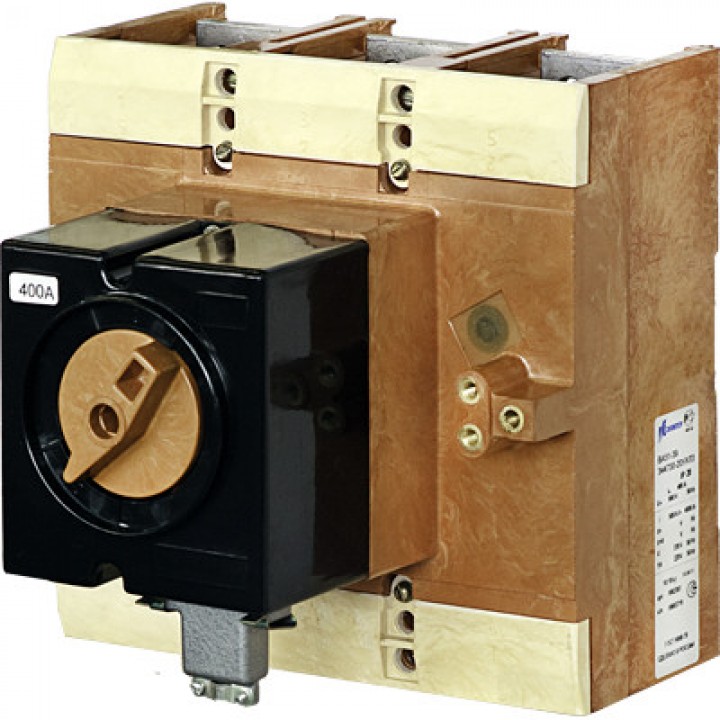

Выключатель ВА 5139 состоит из следующих основных единиц: корпуса, крышки, контактной системы, механизма управления, полупроводникового максимального расцепителя тока, дугогасительных камер, шин для присоединения внешних проводников к главной цепи.
Контактная система выключателя ВА 5139 состоит из подвижных и неподвижных контактов. Подвижные контакты отдельных полюсов выключателя укреплены на общей изоляционной траверсе и связаны с механизмом управления.
Подвижные контакты электрически соединены гибкой связью через шину с выводами для присоединения внешних проводников со стороны нагрузки. Неподвижные контакты электрически соединены с выводами для присоединения внешних проводников со стороны источника напряжения.
Механизм выключателя ВА 5139 устроен так, что обеспечивает моментное замыкание и размыкание контактов, а также их быстрое размыкание при автоматическом срабатывании.
Преимущества
- Увеличенный срок службы выключателя ВА 5139 до 15 лет за счет повышенной износостойкости (16000 механических циклов, 2000 электрических циклов).
- Пониженное энергопотребление автоматического выключателя до гарантированных 150 Вт/ч (на 25% ниже аналогов), что позволяет сэкономить до 6500 кВт за 15 лет эксплуатации.
- Расширенная гарантия 5 лет, благодаря надежности конструкции и 100%-ному выходному контролю.
- Оптимизация складских запасов готовых изделий и ЗИП за счет раздельной поставки комплектов присоединения шин/кабелей и автоматических выключателей, выдвижного устройства и ручного дистанционного привода.
Область применения ВА 5139
- В промышленности, за счет высоких характеристик номинального выдерживаемого импульсного напряжения Uimp=8 кВ и рабочей отключающей способности Ics=100% Icu.
- На объектах транспортной инфраструктуры, крановой техники, аккумуляторных, генерации энергии за счет наличие в линейке выключателей постоянного тока DC.
- В пожарных электроустановках за счет версии без теплового расцепителя, а также в ответственных электроустановках и на объектах инфраструктуры ЖКХ благодаря выдвижному устройству.
- В распределительных сетях 6-10 кВ для включения и отключения линий, трансформаторов в нормальном режиме работы, а также в схемах автоматического включения резерва, за счет исполнения без расцепителей в зоне токов перегрузки и короткого замыкания.
- На объектах с источниками ударных воздействий, на строительных конструкциях и на корпусах роликовых конвейеров за счет устойчивости к механическим воздействиям согласно Группе М4 по ГОСТ 17516.1
- В сейсмоопасных районах с потенциальным уровнем интенсивности землетрясений до 9 баллов по шкале MSK-64.
- В неотапливаемых помещениях с естественной вентиляцией и без специально регулируемых климатических условий в соответствии с температурой эксплуатации аппарата от -50 до +45°С.
- В условиях эксплуатации с повышенной температурой (теплицы, горячие цеха, литьё стекла/металла, химическое производство, необслуживаемые трансформаторные подстанции и т.п.) за счет того, что номинальный ток аппарата при 40°С равен 1,0In, что на 10% выше чем у аналогов, представленных на рынке.
- В условиях ограниченного пространства с уменьшенными габаритами НКУ из-за пониженного нагрева аппарата, по причине его сниженного энергопотребления, а также номинала 800А.
- В схемах автоматики за счет увеличенного количества свободных контактов – с «2НО+2НЗ» до «4НО+4НЗ».
- На объектах с требованиями по импортозамещению благодаря полному циклу производства в России (г. Ульяновск).
Удобство монтажа
- Удобство и скорость установки ВА 5139 на панель за счет четырех встроенных невыпадающих винтов в сравнении с аналогами, у которых велика вероятность выпадения и потери винтов.
- Гибкость в реализации любых вариантов присоединения к выключателю (подключение шинами или кабелями со стандартными кабельными наконечниками и без них) благодаря 10 заводским монтажным комплектам.
- Повышение практичности при монтаже за счет универсальных комплектов выводов (М16) и крепежа (М10) для переднего присоединения медной/алюминиевой шиной или кабелями с кабельными наконечниками.
- Выключатель поставляется в сборе с электрическими аксессуарами, что позволяет снизить трудозатраты при монтаже.
Эксплуатация
ВА 5139 нужно эксплуатировать в отсутствие прямого влияния солнечной радиации, воздух не должен содержать газов в концентрации, достаточной для нарушения функционала оборудования. Изделие необходимо защитить от проникновения воды, масел или других жидкостей. Выключатель способен выдерживать силовые удары длительностью от 2 до 40 миллисекунд при ускорении 5g, а также вибрацию частотой 1-35 Гц.
Монтаж изделия осуществляется на металлическую раму толщиной от 1,5 до 5 мм или на изоляционную панель 10-25 мм толщиной.
