Описание

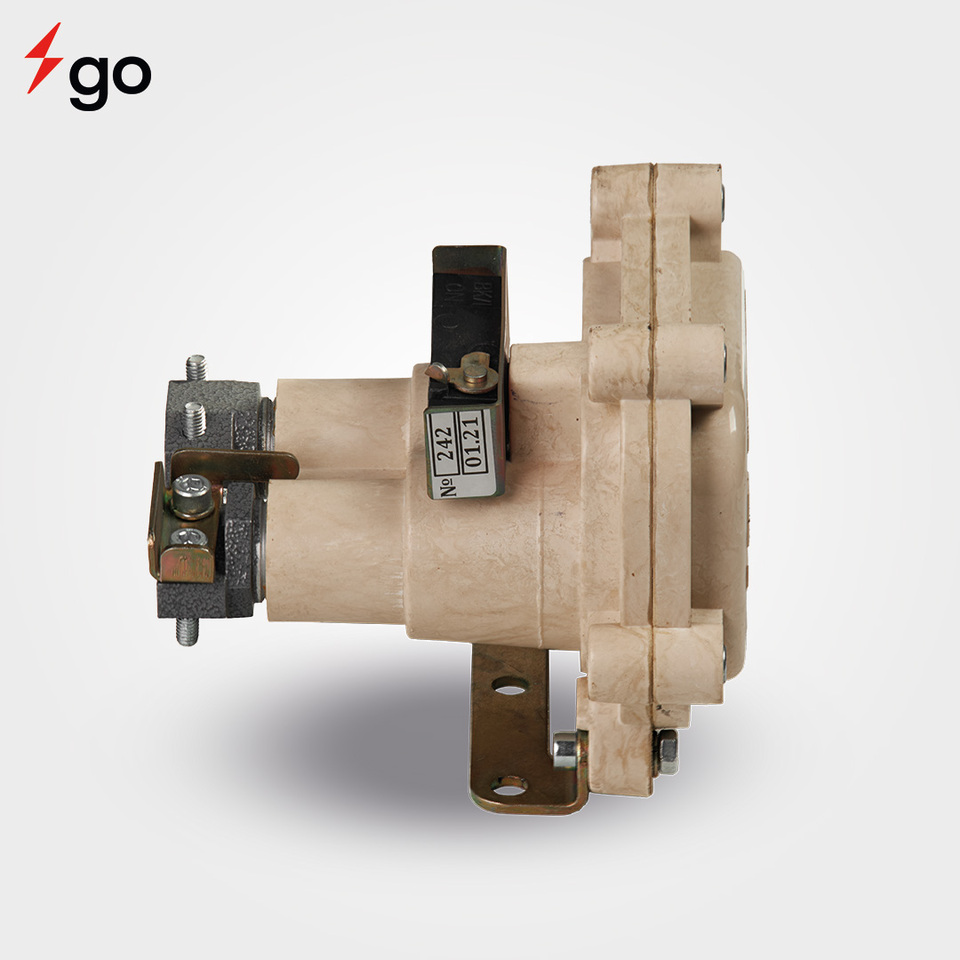

Взрывозащищенный кнопочный пост управления КУ-92 предназначен для безопасного дистанционного коммутирования электроприводов оборудования. Устройство рассчитано на работу в цепях переменного и постоянного тока с напряжением до 60 В. Модификация разработана для эксплуатации во взрывоопасных зонах как внутри помещений, так и на открытых промышленных площадках.
Особенности конструкции и коммутации
- Прочный корпус: Оболочка устройства состоит из основания и крышки, надежно скрепленных винтовыми соединениями.
- Внутреннее зонирование: Рабочая камера разделена герметичной перегородкой на отсек коммутации и зону подключения кабелей.
- Совмещенные узлы: Панели кнопочных элементов размещены в корпусе со стороны крышки и одновременно выполняют функцию проходных клеммных зажимов.
Подключение кабельных линий
- Двойной ввод: Конструкция предусматривает два кабельных ввода для фиксации гибких или бронированных проводников.
- Герметичность узлов: Каждый ввод комплектуется штуцером, заглушкой, нажимной шайбой и эластичным уплотнителем.
- Надежная фиксация: Плотный обжим кабеля достигается за счет деформации уплотнительного кольца при вкручивании штуцера.
Механизм управления и монтаж
- Рычажное переключение: Коммутация контактов происходит при повороте рукоятки, соединенной с внутренним валиком.
- Интуитивная индикация: На управляющий рычаг нанесены четкие маркеры рабочих положений «Включено» и «Отключено».
- Защита от сбоев: Позиция «Отключено» механически блокируется специальным флажковым фиксатором.
- Удобство установки: Для быстрого и надежного монтажа на объекте корпус оснащен крепежной скобой.
